产品种类
仿红铜金属漆，仿紫铜金属漆，仿黄铜金属漆，仿青铜金属漆、仿真铜系列漆。

主要成分
由树脂，有机溶剂，各种助剂及颜料精制而成。

产品特性及用途
本品具有色泽艳丽，金属质感强，保光保色性好，附着力好等特点用于非标门表面涂装，给人华丽高贵之外观及延长使用年限。

配套稀料608

漆：608稀料=1：0.5~0.8（具体视情况而定）

开稀前请充分搅拌均匀，开稀后用100目滤网过滤后使用。

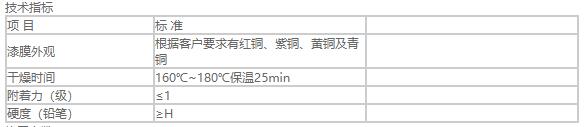

注意事项：

施工环境温度5℃以上，湿度不大于85﹪；喷涂设备应注意排除水分，喷涂完毕应盖好未用完的油漆并清洗喷枪，油漆场所保持干燥，整洁，通风。

包装、储存、运输：

铁桶密封包装，本品应存放在阴凉通风干燥处，隔绝火源，远离热源。储存期为12个月，超过储存期，需经检测符合要求的仍可使用。产品运输时，应防止雨淋，日光暴晒，并符合运输部门的有关规定。

安全、卫生规定：

本品含有易燃有机溶剂，使用时应遵守涂装作业安全规程和工艺操作规范，施工现场应注意远离火源、通风、采取防火、防静电、防中毒等保护措施。

声 明：

以上数据为本公司实验室测试结果，仅供参考；本公司仅对涂料产品本身的质量负责；请向本公司索取相关详细资料。

仿铜漆施工工艺

配套材料

粉末涂料，仿铜漆，拉丝漆，高耐候光油稀释剂。

稀释黏度和操作条件

1）仿铜漆 配套608稀料

施工粘度：12~16秒/25℃ 涂2号杯

喷膜厚度：14~18um

干燥条件：160~180℃ 烘烤25min

2）拉丝漆：

施工粘度：直接喷涂

喷膜厚度：5~10（薄涂）

干燥时间：自干5~10min

3）仿铜漆专用罩光金油（高耐候）

施工粘度：12~16秒/25℃ 涂2号杯

喷膜厚度：12~18um

干燥时间：160℃~180℃ 烘烤25min

工艺流程：

门（底材）前处理(磷化、 除油、 除锈)——粉末涂料或底漆（160℃烘烤30min）——打磨好——仿铜漆（160℃~180℃烘烤25min）——冷却 喷拉丝漆（自干5~10min）——做拉丝效果（拉丝水洗、 晾干、 确定干净）——罩光（160℃~180℃烘烤25min）——工艺完成

施工要点提示

1、每种油漆开稀之前必须搅拌均匀，以免影响性能；

2、拉丝漆必须均匀喷涂；

3、拉丝漆不宜喷涂过厚，以免拉丝难作业；

4、拉丝效果做好后必须确保表面洁净，无污染，无水份方可罩光；
